CERES® 800V
- Düşey elektrik sondajı (DES) için geliştirildi
- Karneli ve karnesiz ölçüm, oturum yönetimi
- DES eğrisini canlı gösterir
- Tek tuşla ölçüm ve veri indirme
CERES®
Ürün ailesi
Düşey elektrik sondajından 2D tomografiye ve yapay uçlaşmaya kadar, saha çalışması için sade, sağlam ve hafif tasarlanmış özdirenç ölçüm sistemi.
800W
Azami çıkış gücü
1600Vpp
Çıkış gerilimi
24bit
A/D çözünürlüğü
1µV
A/D duyarlılığı
5–2000mA
Ayarlanabilir akım
256
Etkin elektrot sayısı
2yıl
Garanti
01 — Ürün ailesi
Tüm teknik özellikler
Üç model, tek platform
CERES® 800M
- 2D tomografik görünür özdirenç ölçümü
- Akıllı veri kalitesi denetim algoritması
- Gerçek zamanlı yapma kesit gösterimi
- Wenner, Schlumberger, Dipol-Dipol, Pol-Dipol, Pol-Pol
CERES® 800W
- Kablosuz uzak alıcılı IP ölçme sistemi
- Maden ve hammadde aramalarına yönelik
- Uzak alıcılarla kablosuz veri toplama
- Bilgi ve fiyat için iletişime geçin
02 — Canlı demo
Cihazın arayüzünü
Cihazın arayüzünü
tarayıcınızda deneyin
Aşağıdaki alan gerçek CERES® arayüzüdür; simülasyon modunda çalışan sunucuya bağlanır. Menülerde gezinin, ölçüm oturumu açın, ekranları inceleyin. Başlatmak için tıklayın: demo tam ekrana geçer.
03 — Neden CERES®
Sahada işi kolaylaştıran ayrıntılar
Kablosuz arayüz
Cihaz bir sunucu gibi çalışır. Tablet, telefon veya bilgisayardan tarayıcı ile bağlanırsınız; uygulama kurulumu gerekmez.
Akıllı kablo
Anahtarlama elektroniği makaranın göbeğinde yer alır. Her makara 8 elektrot çıkışı barındırır; makaralar sisteme rastgele sırayla eklenebilir.
Kontak direnci testi
Ölçümden önce elektrotlar çiftler halinde denetlenir; kötü bağlantılı veya bağlı olmayan elektrotlar listelenir.
Gerçek zamanlı kesit

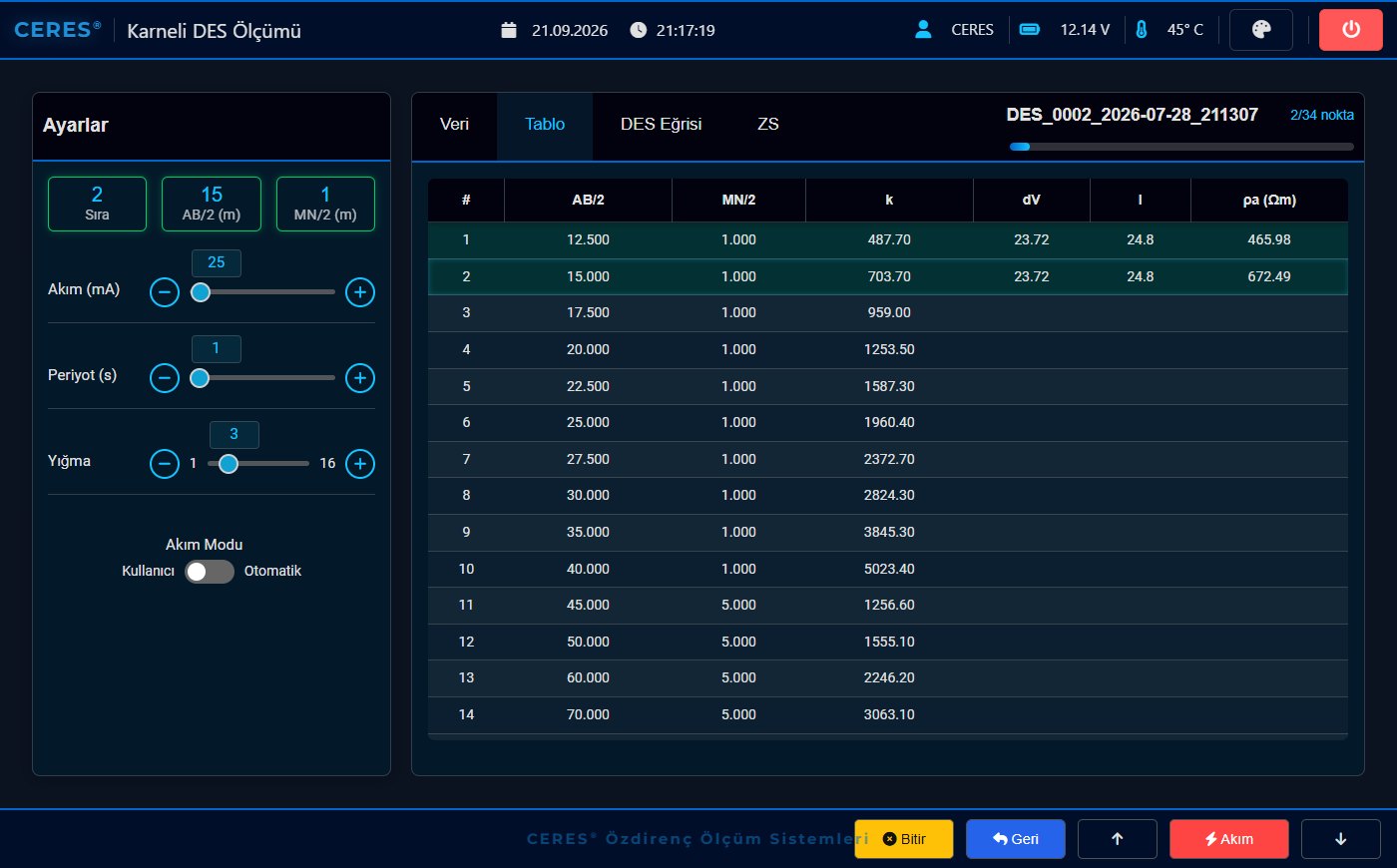

Ölçüm sürerken tablo, DES eğrisi ve yapma kesit izlenir; anlık geometrik faktör ve görünür özdirenç hesaplanır.
Veri kalitesi araçları
Doğal gerilim (SP) otomatik telafi edilir. 1, 2, 4 ve 8 yığma yapılır, standart sapma gösterilip kaydedilir. Kalite, tüm zaman serisi üzerinden S/N hesabıyla otomatik denetlenir.
Saha güvenliği
Acil durdurma butonu akımı keser. Akım çıkışına yalnızca buton kapalı konumdayken izin verilir; akü ters bağlantıya karşı korumalıdır.
04 — Çalışma akışı
Kurulumdan veriye dört adım
Bağla
12 V akü ve ölçüm kablolarını takın; cihaz 15–30 saniyede açılır.
Kontrol et
Tablet veya telefonla Wi-Fi üzerinden arayüze girin, kabloları algılatın, kontak testini çalıştırın.
Ölç
Dizilimi, akımı ve yığmayı seçin. DES karnesi ya da tomografi şablonuyla ölçümü başlatın.
Aktar
Veri dosyaları cihaz belleğine otomatik yazılır; USB ile alıp değerlendirme yazılımınıza aktarın.
05 — Uygulama alanları
CERES®Nerede kullanılır?
01
Yeraltı suyu
Düşey elektrik sondajı ile akifer ve katman tespiti.
02
Maden araştırmaları
Özdirenç ve yapay uçlaşma ile cevher ve hammadde aramaları.
03
Arkeolojik araştırma
Gömülü yapı ve boşlukların tahribatsız görüntülenmesi.
04
Zemin etütleri
Temel altı ortam, katman kalınlığı ve zemin değişimleri.
05
Jeotermal
Rezervuar ve fay zonlarını özdirenç kesitleriyle haritalama.
06
Heyelan ve fay
Kayma yüzeyi ve süreksizliklerin 2D kesitlerle belirlenmesi.
06 — Referanslar
CERES®Kullananlar
Referanslar yükleniyor…
Teknik özellikler
CERES®Sayılarla
Aşağıdaki değerler CERES 800M-WiFi teknik özellikler belgesinden alınmıştır. CERES-800V ve CERES-800W için belirli değerleri sormak isterseniz bizimle iletişime geçin.
Genel özellikler
| Kasa / boyutlar | Darbe ve dış ortama dayanıklı plastik çanta; 49 × 39 × 19 cm |
|---|---|
| Ekran | 11″ tablet |
| Ağırlık | 8,3 kg |
| Bellek | 16 GB yerleşik; 128 GB tablet üzerinde |
| İşletim sistemi | Web tabanlı Türkçe / İngilizce kullanıcı arayüzü; güncellenebilir yapı |
| Bağlantılar | Wi-Fi |
| Elektrot sayısı / aralığı | 8’li çıkışlar ile istenilen kadar kablo eklenebilir; standart aralıklar 1, 5 ve 10 m |
| Kablo türü | Makaraya sarılı PUR kablo |
| Elektrot anahtarlama | Her biri 8 elektrodu denetleyen, makaraya entegre harici anahtarlama birimleri |
| Dizilimler | Wenner, Schlumberger, Dipol-Dipol, Pol-Dipol, Pol-Pol, Gradient ve kullanıcı tanımlı özel dizilimler |
| DES ölçümleri | Kullanıcı tanımlı ölçüm karneleri ve serbest düzende ölçüm; DES eğrisinin canlı grafiklenmesi |
| ERT ölçümleri | Otomatik ölçüm ayarları; kalite belirteçleriyle veri kaydı; canlı yapma kesit izleme |
| Kontak direnci | Ölçüm öncesi elektrot kontak dirençlerinin ölçülmesi ve veri dosyasında saklanması |
Verici özellikleri
Alıcı özellikleri
| Çıkış gücü | 800 W |
|---|---|
| Çıkış akımı | 5 – 2000 mA, kullanıcı veya sistem tarafından ayarlanabilir |
| Çıkış akım formu | Periyodu ayarlanabilir kare dalga (1–8 s) |
| Çıkış gerilimi | 1600 V (p-p) |
| Besleme | 12 V / 60 Ah akü ile beslenebilir (jeneratör desteklenmez) |
| Güvenlik | Acil durdurma tuşu ile akım anında kesilir |
| Koruma | Ters polarite koruması |
| Giriş aralığı | ±20 V |
|---|---|
| A/D dönüştürücü | 24 bit / 1 µV duyarlılık |
| Örnekleme hızı | 20 kS/s |
| 50 Hz süzgeç | Var |
| SP giderme | Otomatik |
| Yığma | S/G oranı kontrollü otomatik yığma veya kullanıcı tanımlı yığma (1–8) |
ERT kablo sistemi
| Kablo türü | Her birinde 8 çıkış olan makaralara sarılı pasif kablo |
|---|---|
| Elektrot aralığı | Standart 1, 5 ve 10 m; istek üzerine 3 ve 20 m gibi özel aralıklar da üretilebilir |
| Kablo malzemesi | Saha koşullarına dayanıklı PUR malzeme |
| Konnektörler | Askeri standart konnektörler |
Yardımcı donanımlar
| Elektrot | 40 cm çelik elektrot (altıköşe) |
|---|---|
| Güç kablosu | Akü bağlantı kablosu |
| Kullanıcı kılavuzu | Cihazın ayrıntılı kullanım kılavuzu |
| Garanti | 2 yıl (kullanıcı hataları hariç üretim hata ve arızaları) |
Tomografi
Dizilimler ve akıllı kablolar
CERES-800M; Wenner, Schlumberger, Dipol-Dipol, Pol-Dipol, Pol-Pol ve Gradient dizilimleriyle ölçüm yapar; cihaz arayüzünden komut dosyasıyla kullanıcı tanımlı karma (mixed) dizilimler de üretilebilir. Kablolar 8 elektrot çıkışlı makaralar halindedir; uç uca eklenerek etkin kullanımda 256 elektrota kadar uzatılır.
| Elektrot aralıkları | Standart 1, 5, 10 m (istek üzerine 3, 20 m gibi özel aralıklar) |
|---|---|
| Kablo başına elektrot | 8 |
| En çok elektrot | 256 |
| Anahtarlama | Makaraya entegre harici anahtarlama birimi |
| Dış kılıf | PUR |
Elektrot aralığı %10 tolerans ile üretilir; örneğin 10 m aralıklı 8 elektrotlu bir kablo makarası 88 m'dir.
Kullanıcı arayüzü
Uygulama kurmadan, tarayıcıdan
Cihazdaki sunucu, Wi-Fi ile tablet, telefon veya bilgisayara HTML/CSS/JavaScript tabanlı bir arayüz sunar. Platformdan bağımsızdır; koyu ve açık tema seçenekleri vardır.

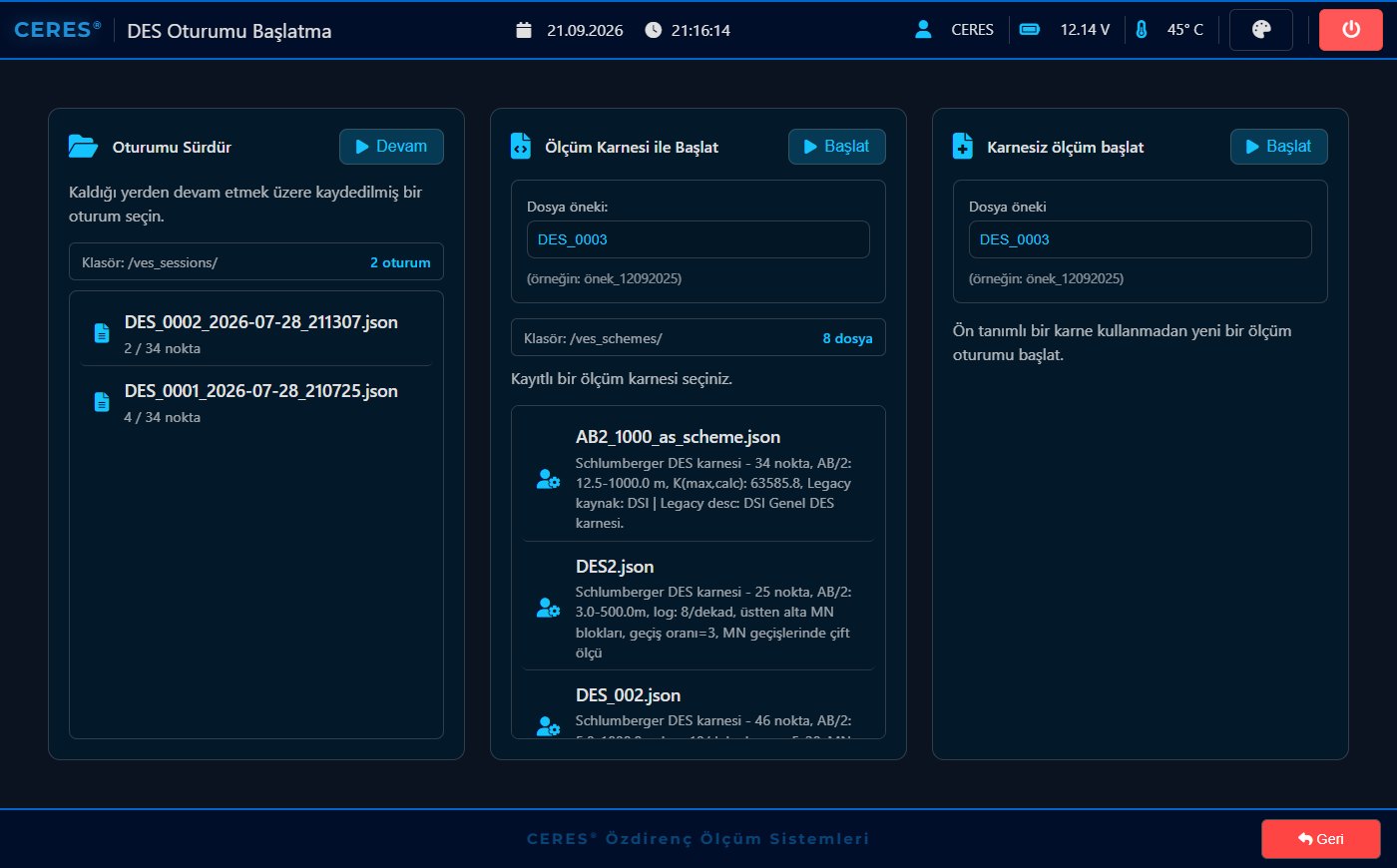

- DES oturumları: ölçüme ara verip aynı yerden devam edin; cihaz kapansa bile oturum açık kalır.

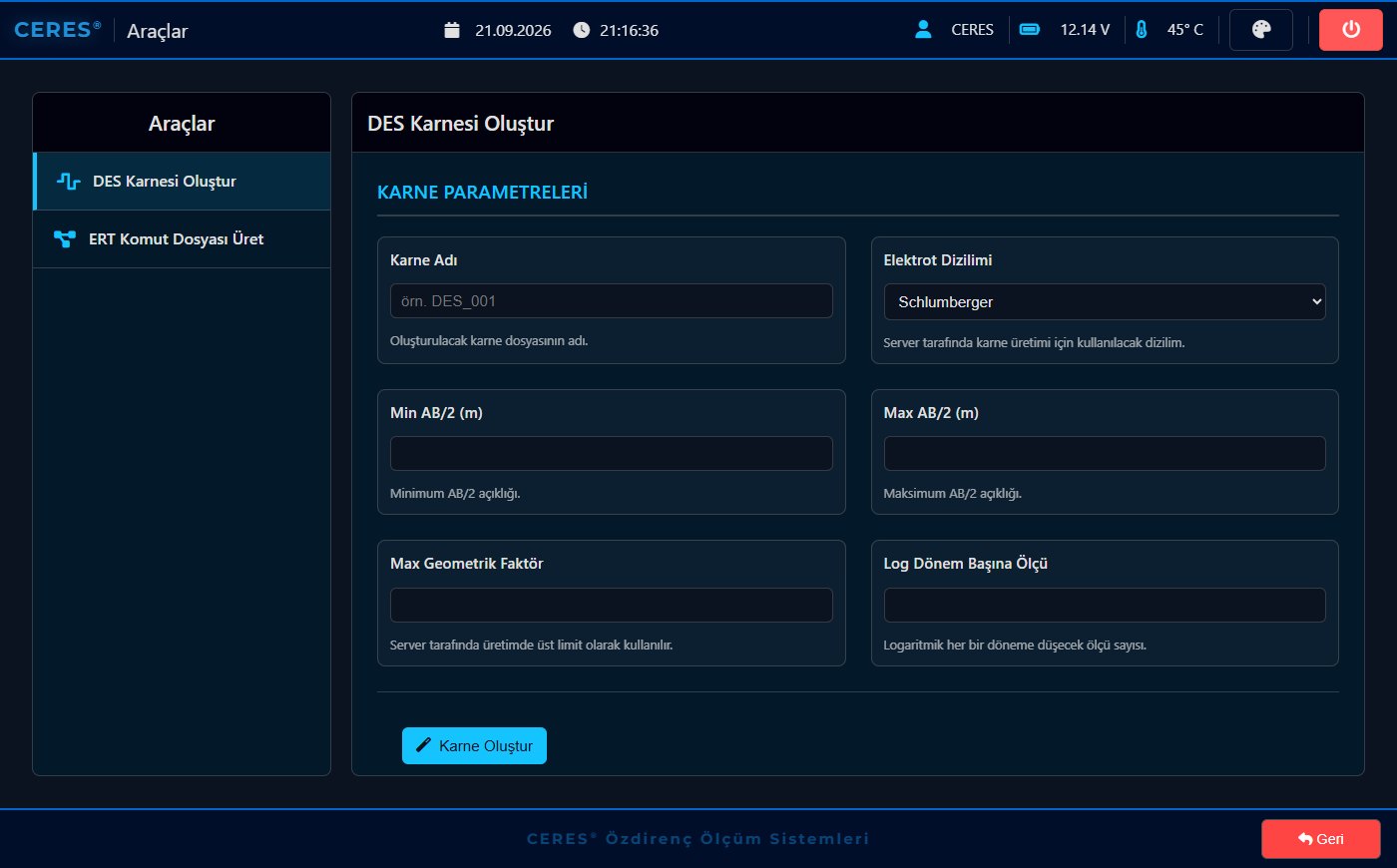

- Karneli / karnesiz DES: AB/2 ve MN/2 değerlerini karneden alın ya da sahada kendiniz belirleyin.
- Anlık sonuçlar: geometrik faktör, çıkış akımı, gerilim farkı, görünür özdirenç, SP, standart sapma, kontak direnci ve sinyal/gürültü oranı.
- Dosya işlemleri: veri ve karne dosyalarını görüntüleyin, USB belleğe aktarın.
Veri işleme yazılımı
ELRIS 2D ile ters çözüm

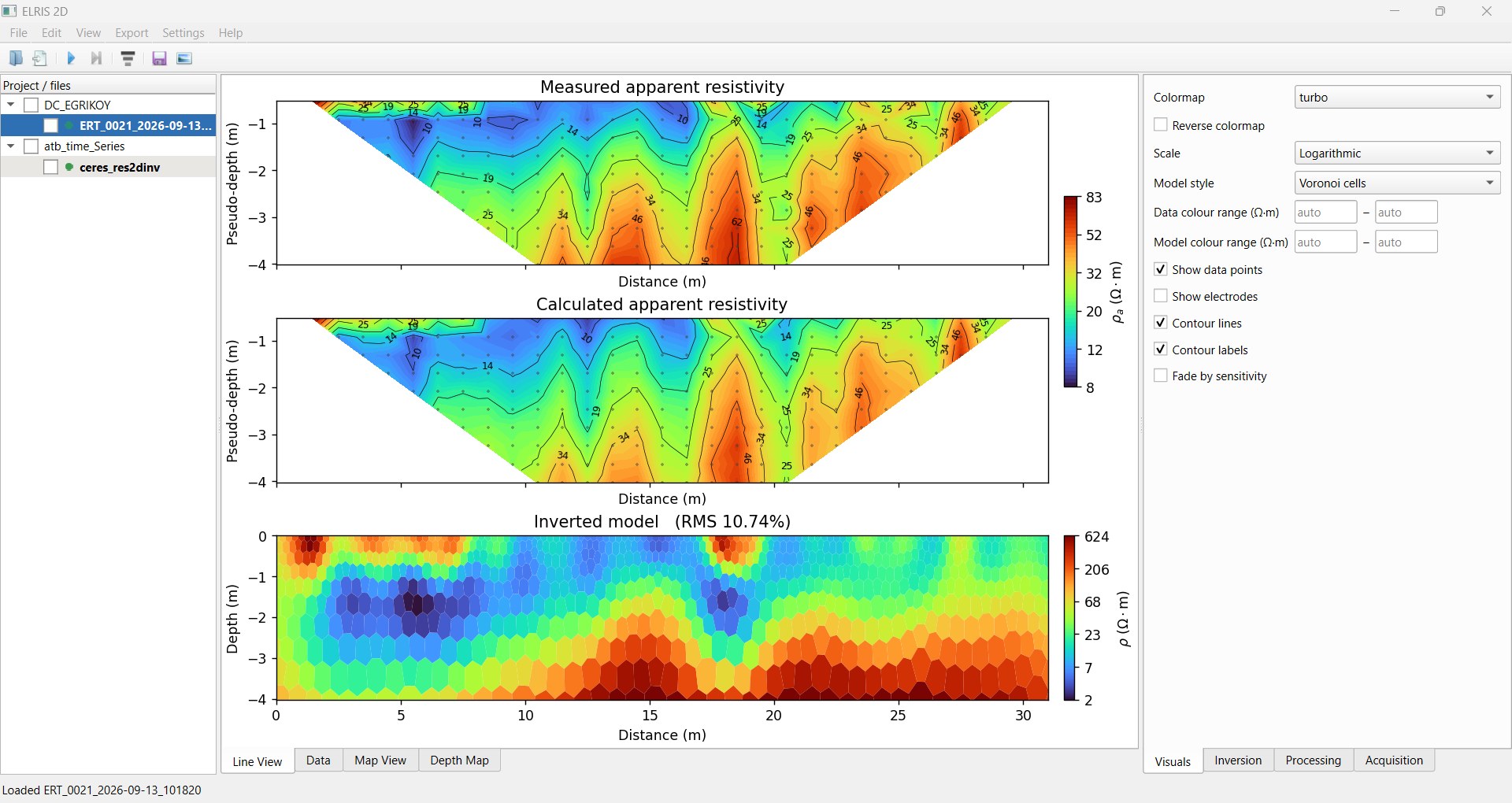

Saha verisini değerlendirmek için kendi geliştirdiğimiz ELRIS 2D yazılımını kullanıyoruz: ölçülen ve hesaplanan görünür özdirenç sözde kesitlerini karşılaştırır, 2D ters çözüm modelini üretir ve RMS uyumunu raporlar.
- Ölçülen / hesaplanan görünür özdirenç sözde kesiti karşılaştırması
- Voronoi hücreli 2D ters çözüm modeli ve RMS uyum yüzdesi
- Doğrusal / logaritmik ölçek, çoklu renk paleti seçenekleri
- Harita ve derinlik kesiti görünümleri
ELRIS 2D, LARES tarafından geliştirilen ayrı bir masaüstü yazılımıdır; CERES® ile alınan verilerin değerlendirilmesinde kullanılır.
Güvenlik
CERES® çalışırken yüksek akım ve gerilim üretir. Akım verilirken kullanıcı ve çevredeki kişiler elektrot ve kablolara dokunmamalı, uzakta durmalıdır. Ayrıntılar kullanıcı kılavuzundadır.
